Устройство и принцип действия гибридного двигателя

Как работает гибридный двигатель?



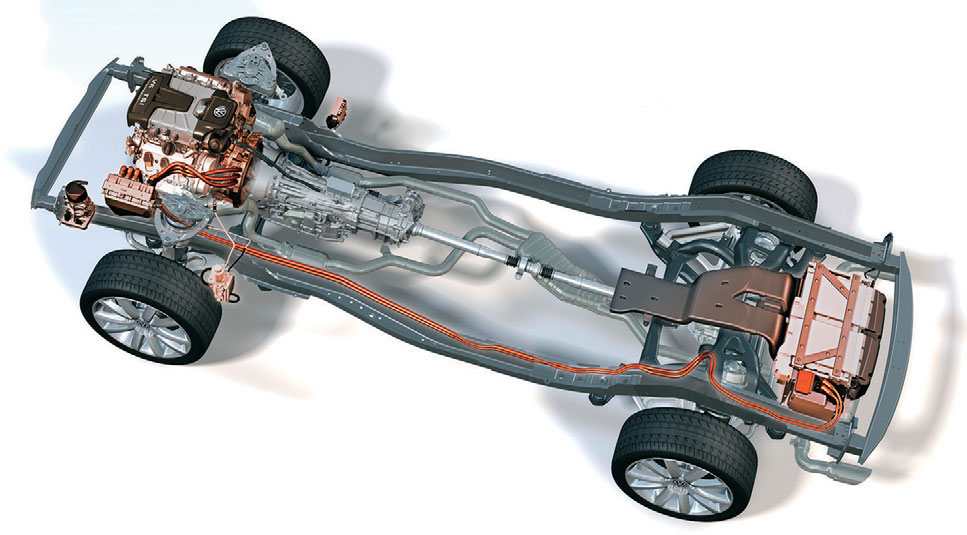

Как работает, рассмотрим на примере Touareg, с гибридным силовым агрегатом.

Что означает понятие «техника гибридного привода»?

Термин «гибрид» берет свое начало от латинского слова hybrida, и означает нечто скрещенное, или смешанное. В технике гибридом называют систему, в которой комбинируются друг с другом две разных технологии. В связи с концепциями привода термин технология гибридного привода применяется для обозначения двух направлений:  бивалентный (или двухтопливный) силовой агрегат  гибридный силовой агрегат

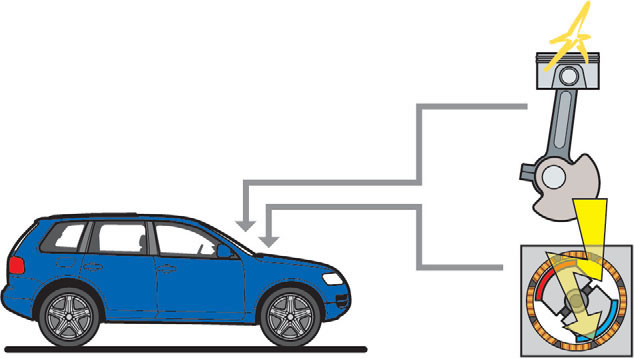

В случае гибридной технологии привода речь идет о комбинации из двух разных силовых агрегатов, работа которых основана на разных принципах действия. В настоящее время под технологией гибридного привода подразумевают комбинацию двигателя внутреннего сгорания и электродвигателягенератора (электромашины). Эта электромашина может использоваться как генератор для выработки электрической энергии, тяговый электродвигатель для движения автомобиля, и стартер для запуска двигателя внутреннего сгорания. В зависимости от исполнения основной конструкции различают три вида гибридного силового агрегата: т.н. «микрогибридный» силовой агрегат, т.н. «среднегибридный» силовой агрегат, т.н. «полногибридный» силовой агрегат.

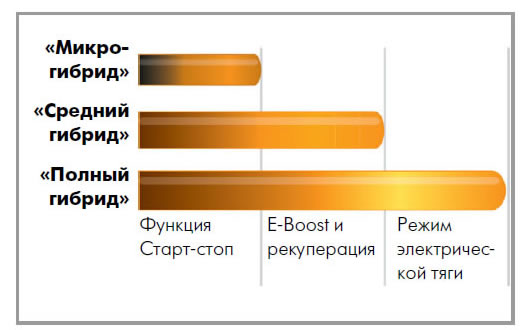

"Микрогибридный" силовой агрегат

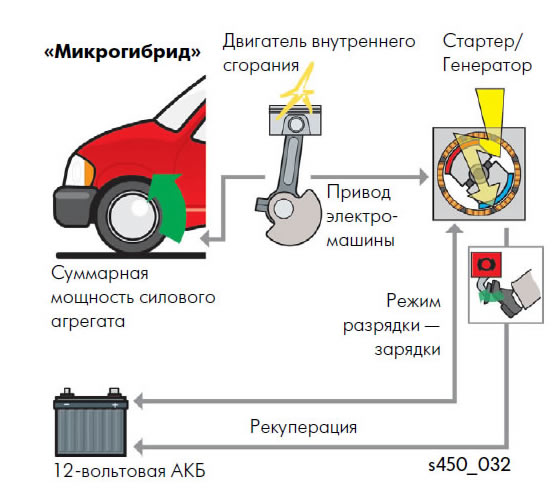

В этой концепции привода электрический компонент (стартер/генератор) служит исключительно для реализации функции Стартстоп. Часть кинетической энергии можно снова использовать в качестве электрической энергии (рекуперация). Привод только от электрической тяги не предусмотрен. Параметры 12 вольтной АКБ со стекловолоконным наполнителем адаптированы к частым запускам двигателя.

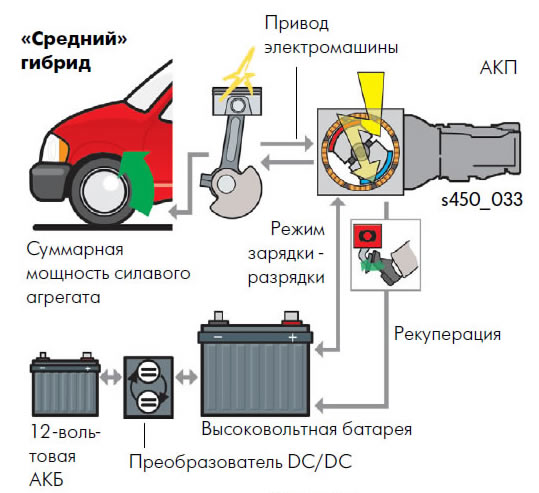

«Среднегибридный» привод

Электрический привод поддерживает работу двигателя внутреннего сгорания. Движение автомобиля только на электрической тяге невозможно. У «среднегибридного» привода большая часть кинетической энергии при торможении регенерируется, и в виде электрической энергии накапливается в высоковольтной батарее. Высоковольтная батарея, а также электрические компоненты сконструированы для более высокого электрического напряжения и, таким образом, более высокой мощности. Благодаря поддержке электродвигателягенератора режим работы теплового двигателя может быть смещен в область максимальной эффективности. Это обозначается как смещение точки нагрузки.

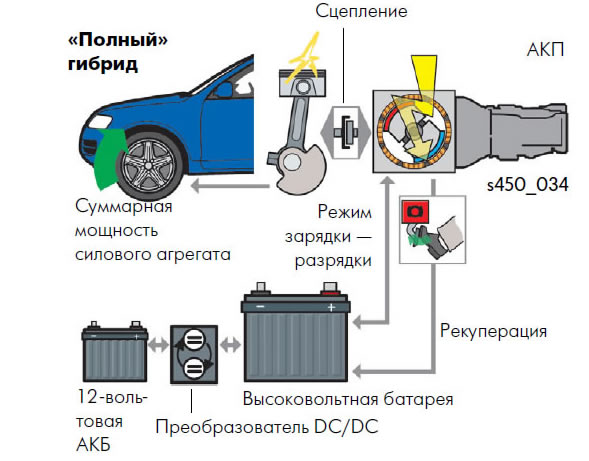

«Полногибридный» силовой агрегат

Мощный электродвигательгенератор комбинируется с двигателем внутреннего сгорания. Возможно движение только на электрической тяге. Электродвигательгенератор, если только позволяют условия, поддерживает работу двигателя внутреннего сгорания. Движение с малой скоростью осуществляется только на электрической тяге. Реализована функция Стартстоп для двигателя внутреннего сгорания. Рекуперация используется для зарядки высоковольтной батареи. Благодаря разделительному сцеплению между двигателем внутреннего сгорания и электродвигателемгенератором можно обеспечить разъединение обеих систем. Двигатель внутреннего сгорания подключается в работу только при необходимости.



Основы гибридной техники

Системы полного гибридных силовых агрегатов делятся на три подгруппы: параллельный гибридный силовой агрегат, раздельный силовой агрегат (с разделёнными потоками мощности), последовательный гибридный силовой агрегат.

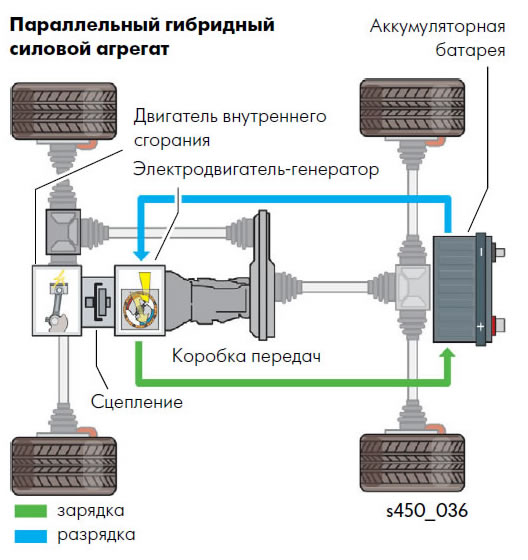

Параллельный гибридный силовой агрегат

Параллельное исполнение гибридного силового агрегата отличается простотой. Он используется в случае, когда необходимо «гибридизировать» существующий автомобиль. Двигатель внутреннего сгорания, электромоторгенератор и коробка передач располагаются на одной оси. Обычно в системе параллельного гибридного силового агрегата используется один электродвигатель генератор. Сумма единичной мощности двигателя внутреннего сгорания и мощности электродвигателягенератора соответствует полной мощности. Эта концепция обеспечивает высокую степень заимствования узлов и деталей прежнего автомобиля. У полноприводных автомобилей со схемой параллельного гибридного силового агрегата привод всех четырех колёс реализован с помощью дифференциала Torsen и раздаточной коробки.

Раздельный гибридный привод

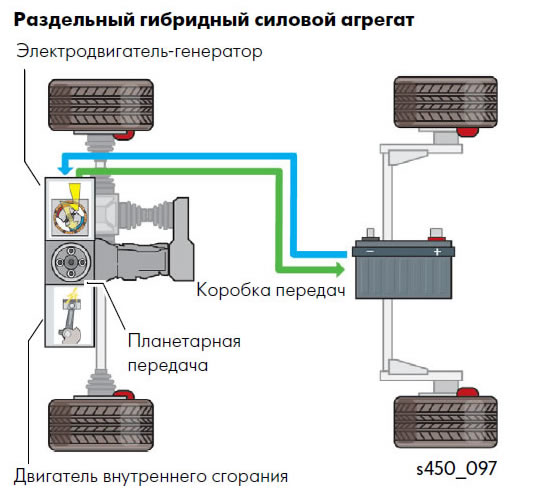

В системе раздельного гибридного привода помимо двигателя внутреннего сгорания имеется электродвигательгенератор. Оба двигателя располагаются под капотом. Крутящий момент двигателя внутреннего сгорания, также как и от электродвигателягенератора, через планетарную передачу подаётся на коробку передач автомобиля. В противоположность параллельному гибридному приводу, снять таким образом сумму отдельных мощностей для привода колёс невозможно. Вырабатываемая мощность частично тратится на приведение автомобиля в движение, частично, в виде электрической энергии, накапливается в высоковольтной батарее.

Последовательный гибридный силовой агрегат

Автомобиль оборудован двигателем внутреннего сгорания, генератором и электродвигателем генератором. Однако в отличие от обеих описанных ранее концепций, двигатель внутреннего сгорания не имеет возможности самостоятельно приводить автомобиль в движение валом, или через коробку передач. Мощность от двигателя внутреннего сгорания на колеса не передаётся. Основной привод автомобиля осуществляет электродвигатель генератор. Если ёмкость высоковольтной батареи слишком низкая, запускается двигатель внутреннего сгорания. Через генератор двигатель внутреннего сгорания заряжает высоковольтную батарею. Электродвигательгенератор снова может получать энергию от высоковольтной батареи.

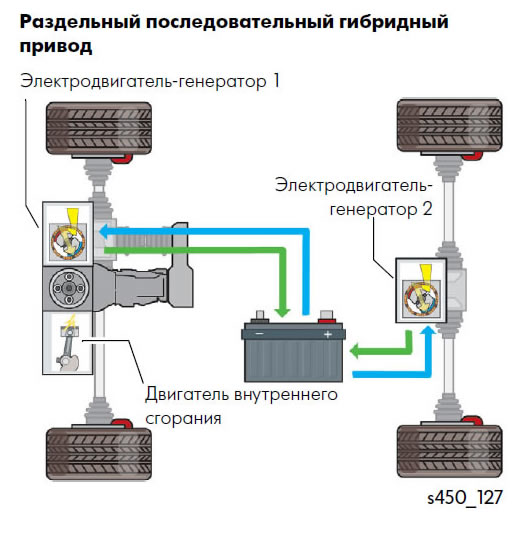

Раздельный последовательный гибридный силовой агрегат

Раздельный последовательный гибридный силовой агрегат представляет собой смешанную форму двух описанных выше гибридных приводов. Автомобиль оборудован одним двигателем внутреннего сгорания и двумя электродвигателями генераторами. Двигатель внутреннего сгорания и первый электродвигательгенератор размещены под капотом. Второй электродвигательгенератор расположен на задней оси. Эта концепция используется для полноприводных автомобилей. Двигатель внутреннего сгорания и первый электродвигательгенератор через планетарную передачу могут приводить коробку передач автомобиля. И в этом случае действует правило, согласно которому одиночные мощности привода не могут отбираться для привода колёс в виде суммарной мощности. Второй электродвигатель генератор на задней оси активируется при необходимости. В связи с таким конструктивным исполнением привода высоковольтная батарея располагается между обеими осями автомобиля.



Другие термины и определения Здесь будут кратко разъяснены другие термины и определения, часто используемые в связи с технологией гибридного привода.

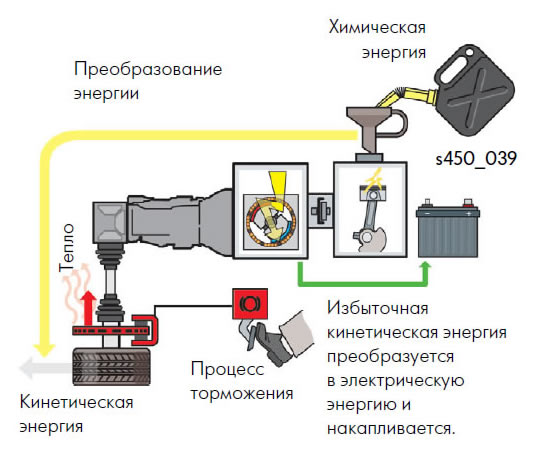

Рекуперация. В общем случае этот термин в технике означает способ возврата энергии. При рекуперации имеющаяся энергия одного вида преобразуется в другой, используемый в последующем вид энергии. Потенциальная химическая энергия топлива преобразуется в трансмиссии в кинетическую энергию. Если автомобиль затормаживается обычным тормозом, то избыточная кинетическая энергия посредством трения тормозов превращается в тепловую энергию. Возникающее тепло рассеивается в окружающем пространстве, и поэтому использовать его в дальнейшем невозможно.

Если же напротив, как при использовании технологии гибридного привода, дополнительно к классическим тормозам генератор используется в качестве моторного тормоза, то часть кинетической энергии преобразуется в электрическую энергию, и таким образом становится доступной для последующего использования. Энергетический баланс автомобиля улучшается. Этот вид регенеративного торможения называют рекуперативным тормозом.



Как только в режиме принудительного холостого хода скорость автомобиля снижается путем торможения нажатием педали тормоза или автомобиль движется накатом или автомобиль движется под уклон cистема гибридного привода включает электродвигатель - генератор, и использует его в режиме генератора.

В этом случае он заряжает высоковольтную батарею. Таким образом в режиме принудительного холостого
хода появляется возможность «заправлять» автомобили с электрическим гибридным приводом электроэнергией.
При движении автомобиля накатом электродвигатель генератор, работающий в режиме генератора,
преобразует из энергии движения в электрическую энергию только такое количество энергии, которое
требуется для работы 12 вольтной бортовой сети.

Электродвигатель-генератор (электромашина)

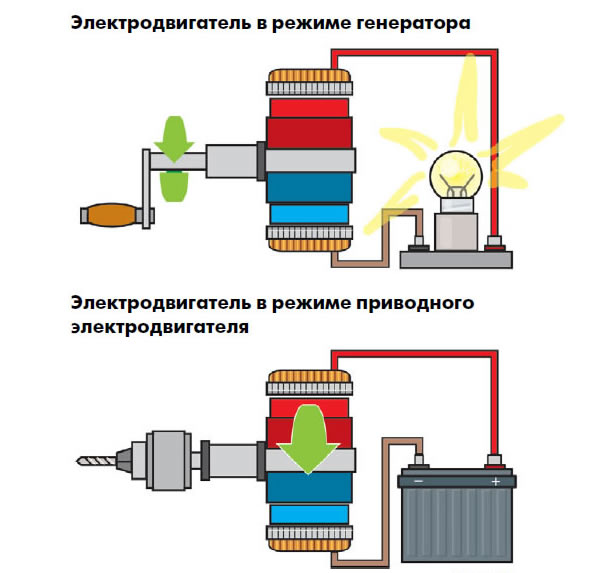

Термин электродвигатель-генератор, или электромашина, используется вместо терминов генератор, электродвигатель и стартер. В принципе, любой электродвигатель можно применять и в качестве генератора. Если вал электродвигателя приводится от внешнего привода, то электродвигатель, подобно генератору, вырабатывает электрическую энергию. Если к электромашине подводится электрическая энергия, то она работает как электродвигатель. Таким образом, электродвигательгенератор автомобилей с электрическим гибридным приводом заменяет обычный стартер двигателя внутреннего сгорания, а также обычный генератор (осветительный генератор).



Электрический ускоритель (E-boost)

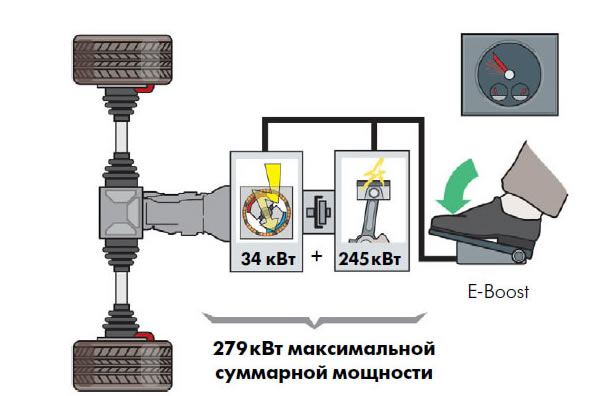

По аналогии с функцией Kickdown двигателей внутреннего сгорания, которая делает доступной максимальную мощность двигателя, гибридный привод располагает функцией электрического ускорителя E-Boost. При использовании функции электродвигатель-генератор и двигатель внутреннего сгорания выдают свои максимальные индивидуальные мощности, которые складываются в более высокое значение суммарной мощности. Сумма индивидуальных мощностей обоих видов двигателей соответствует суммарной мощности трансмиссии.

Вследствие потерь мощности в электродвигателе-генераторе, его мощность в режиме генератора ниже, чем в режиме тягового электродвигателя. Мощность электродвигателя-генератора в режиме двигателя составляет 34 кВт. Мощность электродвигателя-генератора в режиме генератора равна 31 кВт. У Touareg с гибридным приводом двигатель внутреннего сгорания имеет мощность 245 кВт, а электродвигатель-генератор мощность 31 кВт. В режиме тягового электродвигателя электродвигатель-генератор выдаёт мощность 34 кВт. Вместе двигатель внутреннего сгорания и электродвигатель-генератор в режиме тягового электродвигателя развивают суммарную мощность 279 кВт.

Функция Старт-стоп



Технология гибридного привода позволяет реализовать в этой конструкции автомобиля функцию Стартстоп. В случае обычного автомобиля с системой Стартстоп, для отключения двигателя внутреннего сгорания автомобиль должен остановиться (пример: Passat BlueMotion).

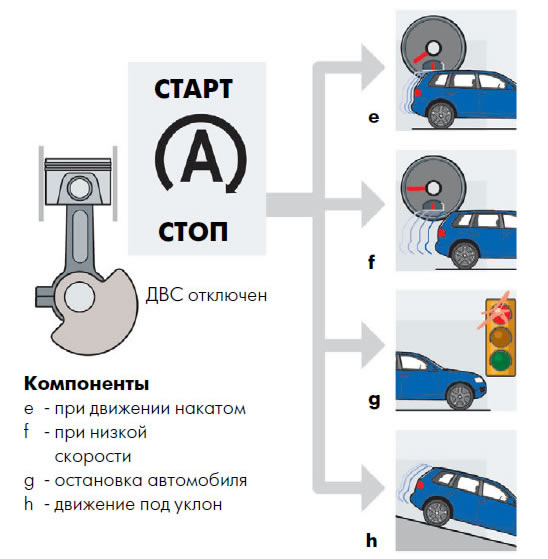

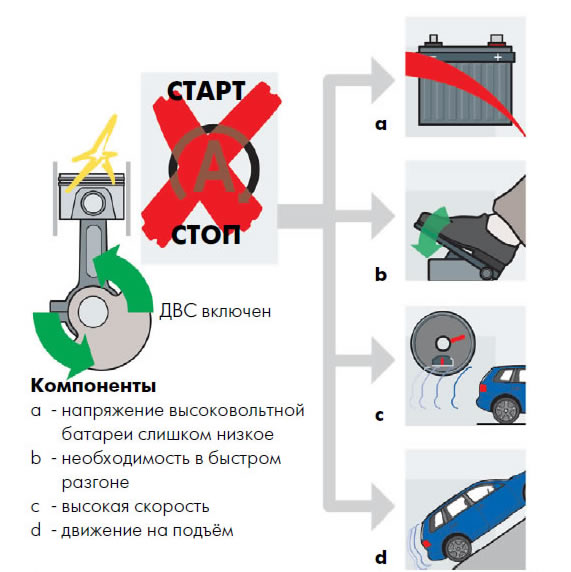

Однако автомобиль с полным гибридным приводом может двигаться и на электрической тяге. Эта особенность позволяет системе Стартстоп отключать двигатель внутреннего сгорания на движущемся, или катящемся накатом автомобиле. Двигатель внутреннего сгорания включается в зависимости от потребности. Это может происходить в случае быстрого разгона, при движении на высокой скорости, с высокой нагрузкой, или при высокой степени разряженности высоковольтной батареи. При высокой степени разряженности высоковольтной батареи система гибридного привода может использовать двигатель внутреннего сгорания в сочетании с электродвигателем-генератором, работающим в режиме генератора, для зарядки высоковольтной батареи.

В других случаях автомобиль с полным гибридным приводом может двигаться на электрической тяге. Двигатель внутреннего сгорания при этом находится в режиме останова. Это действительно и в случае медленного движения транспортоного потока, остановки на светофоре, при движении в режиме принудительного холостого хода под уклон, или при движении автомобиля накатом.

Когда двигатель внутреннего сгорания не работает, он не расходует топливо и не выбрасывает в атмосферу вредные вещества.

Интегрированная в систему гибридного привода функция Старт-стоп повышает КПД и экологичность автомобиля.

В то время, когда двигатель внутреннего сгорания находится в режиме останова, климатическая установка может продолжать работу. Компрессор климатической установки является элементом высоковольтной системы.

Аргументы в пользу гибридной техники

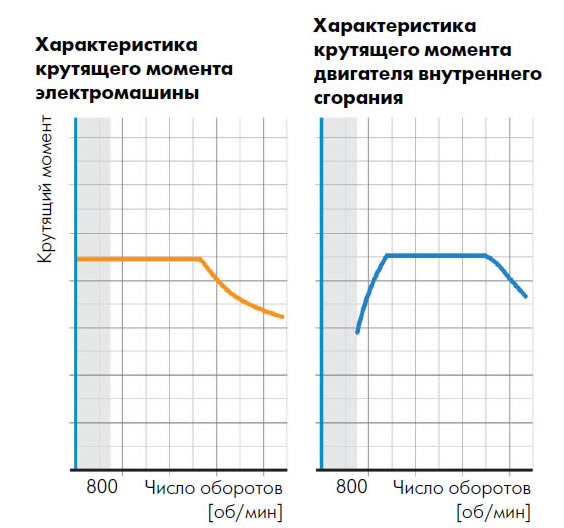

Почему мы комбинируем электродвигатель-генератор с двигателем внутреннего сгорания? Для отбора крутящего момента частота вращения двигателя внутреннего сгорания должна быть не ниже частоты вращения холостого хода. При остановке двигатель не может отдавать крутящий момент. При увеличении частоты вращения двигателя внутреннего сгорания его крутящий момент увеличивается. Электромоторгенератор с первыми оборотами выдает максимальный крутящий момент. Для него не существует частоты вращения холостого хода. При увеличении частоты вращения его крутящий моментуменьшается. Благодаря работе электродвигателя-генератора у двигателя внутреннего сгорания исключен наиболее сложный режим работы: в диапазоне ниже оборотов холостого хода. Благодаря поддержке электродвигателягенератора двигатель внутреннего сгорания может эксплуатироваться в более эффективных режимах. Это смещение точки нагрузки повышает КПД силового агрегата.

Почему применяется полный гибридный силовой агрегат (привод)?

Полный гибридный агрегат, в отличие от остальных вариантов гибридного привода, объединяет функцию встроенной системы Стартстоп, систему E-Boost, функцию рекуперации и возможность движения только на электродвигателе (режим электрической тяги).

Электродвигатель-генератор

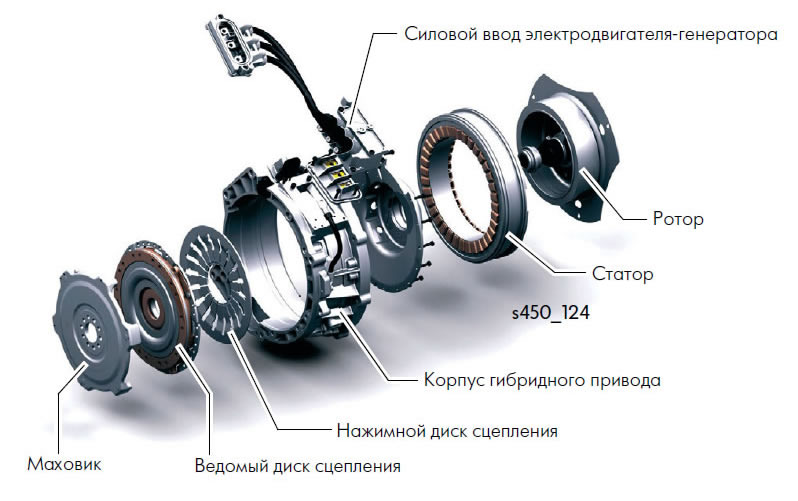

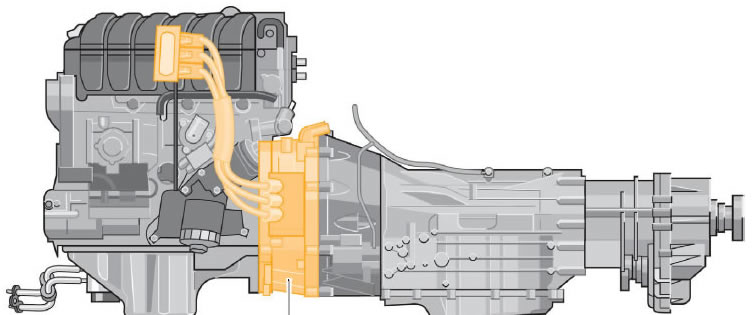

Электродвигатель-генератор размещён между двигателем внутреннего сгорания и АКП. Он представляет собой синхронный двигатель трехфазного тока. С помощью силового электронного модуля постоянное напряжение 288 В преобразуется в трёхфазное переменное напряжение. Три фазы напряжение создают в электродвигателегенераторе трёхфазное электромагнитное поле.

Высоковольтная батарея

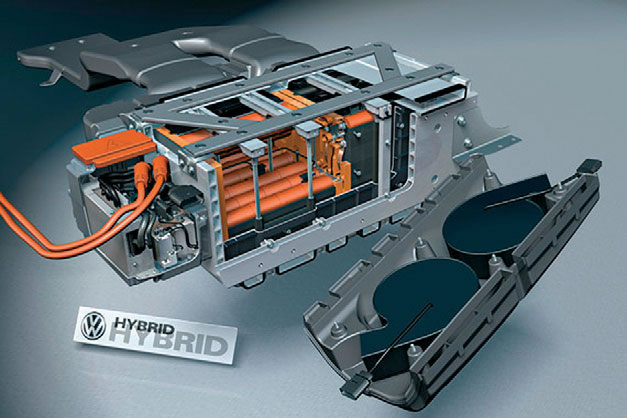

Доступ к высоковольтной батарее обеспечивается через напольное покрытие багажного отсека. Она выполнена в виде модуля и включает различные компоненты высоковольтной системы Touareg. Модуль высоковольтной батареи имеет массу 85 кг и может заменятьсятолько в сборе.

Высоковольтную батарею нельзя сравнивать с обычной аккумуляторной батареей с напряжением 12 В. В нормальном режиме эксплуатации высоковольтная батарея задействуется в свободном диапазоне уровня зарядки от 20% до 85%. Переносить такие нагрузки в течение длительного времени обычная 12 вольтная АКБ неспособна. Поэтому высоковольтную батарею следует рассматривать как оперативное устройство накопления энергии для электрического привода. Подобно конденсатору она может накапливать и снова отдавать электрическую энергию. В принципе, рекуперацию, регенерацию энергии, можно рассматривать как возможность заправки автомобиля энергией во время движения. Применение высоковольтной батареи в автомобиле с гибридным приводом отличается чередование циклов зарядки (рекуперация) и разрядки (движение на электрическом приводе) высоковольтной батареи.

Пример: Если сравнить энергию высоковольтной батареи с энергией, образующейся при сжигании топлива, то количество энергии, которую может выработать батарея, будет соответствовать примерно 200 мл топлива. Этот пример демонстрирует, что на пути к созданию электромобилей, аккумуляторные батареи, с точки зрения способности накапливать энергию, должны быть существенно модернизированы.
