Устройство и принцип действия система непосредственного впрыска бензина Bosch Motronic MED 7

Первостепенной целью разработки новых двигателей является снижение расхода топлива и соответствующее ему уменьшение выброса вредных веществ. В трехкомпонентных нейтрализаторах удается преобразовать в безвредные вещества до 99%
выбрасываемых с отработавшими газами углеводородов, оксидов азота и оксида углерода. Выбросы образуемого при сгорании диоксида углерода (CO2), способствующего образованию парникового эффекта, могут быть снижены только в результате уменьшения
расхода топлива. Однако, у двигателей с внешним смесеобразованием (с впрыском бензина во впускной трубопровод) резервы снижения расхода топлива практически отсутствуют. Двигатели с непосредственным впрыском бензина в цилиндры, осуществляемым посредством системы Bosch Motronic MED 7 позволяют экономить до 15% топлива по сравнению с сопоставимым двигателем с впрыском бензина во впускной трубопровод.

Как осуществляется подача топлива?



Зачем нужен непосредственный впрыск бензина?

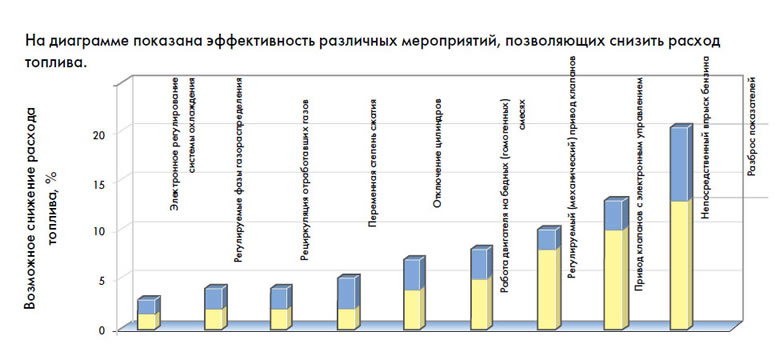

Первостепенной целью разработки новых двигателей является снижение расхода топлива и уменьшение выброса вредных веществ.

При этом должны быть получены следующие результаты:

  • снижение благодаря экономии топлива затрат на эксплуатацию автомобиля и получение поощрительных налоговых льгот для автомобилей с низкими выбросами вредных веществ
  • снижение загрязнения среды обитания вредными веществами
  • экономия сырьевых ресурсов

  • Электронное регулирование системы охлаждения, регулируемые фазы газораспределения и рециркуляция отработавших газов уже нашли применение на многих двигателях
  • Ввиду необходимости сохранения достаточной равномерности вращения коленчатого вала отключение цилиндров имеет смысл применять только на многоцилиндровых двигателях. Для снижения вибраций четырехцилиндровых двигателей целесообразно применять уравновешивающие валы
  • Переменная степень сжатия и изменяемые фазы газораспределения реализуются только посредством достаточно мощных
  • механических приводов
  • Дальнейшая разработка различных способов сжигания бедных смесей прекращена в ползу создания двигателей с непосредственным впрыском
  • Непосредственный впрыск бензина принят как наиболее эффективное средство экономии топлива,
  • обеспечивающее его снижение до 20%



Преимущества непосредственного впрыска бензина

Уменьшение дросселирования при работе двигателя на бедных послойной и гомогенной смесях.

При работе двигателя на этих смесях коэффициент избытка воздуха изменяется в пределах от 1,55 до 3. При этом дроссельная
заслонка открывается на больший угол, то есть впуск воздуха в цилиндры осуществляется с меньшим сопротивлением.

Работа двигателя на бедных смесях.

При применении послойного смесеобразования удается эффективно сжигать бедные смеси с коэффициентом избытка воздуха от 1,6 до 3, а при работе двигателя на гомогенной бедной смеси коэффициент избытка воздуха равен приблизительно 1,55.

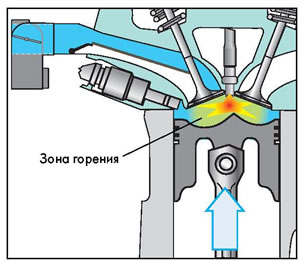

Снижение потерь тепла в стенки.

Так как горение смеси происходит главным образом вблизи свечи зажигания, снижаются потери тепла в стенки цилиндра и
соответственно повышается термический коэффициент полезного действия.

Сжигание гомогенной смеси с высоким содержанием перепускаемых отработавших газов.

Благодаря высокой турбулизации заряда цилиндра двигателя удается эффективно сжигать гомогенные бедные смеси с содержанием отработавших газов до 25%. Чтобы впустить в цилиндры то же количество воздуха, какое поступает в них при перепуске
небольших доз отработавших газов, нужно открывать дроссельную заслонку на больший угол. При этом воздух засасывается в
цилиндры с меньшим сопротивлением, то есть снижаются насосные потери.

Степень сжатия

При непосредственном впрыске бензина затрачиваемое на его испарение тепло отбирается у поступившего в цилиндры
двигателя воздуха. В результате снижается вероятность детонационного сгорания и степень сжатия может быть повышена.
Повышение степени сжатия приводит к росту давления в конце сжатия и соответственно к увеличению термического коэффициента полезного действия.

Расширение диапазона принудительного холостого хода с выключенной подачей топлива.

Частота вращения холостого хода, на которой производится возобновление подачи топлива может быть снижена, так как впрыскиваемое топливо практически не осаждается на стенках цилиндра и большая его часть может быть немедленно использована. Поэтому двигатель работает устойчиво с пониженной частотой вращения.

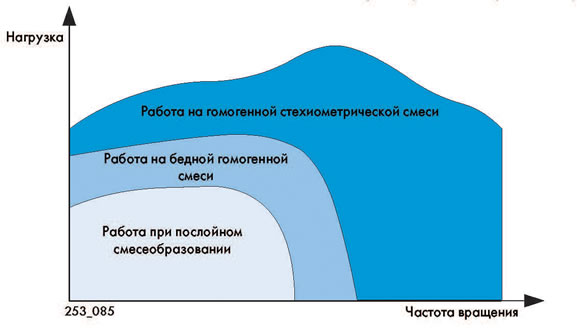

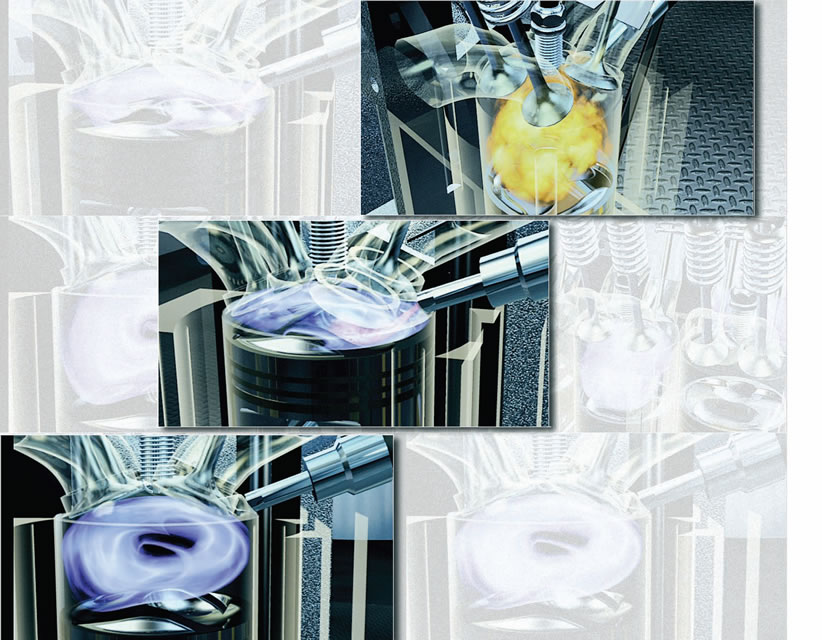

Способы смесеобразования.

Помимо бедной послойной и стехиометрической гомогенной смесей в двигателе FSI используется смесь третьего вида, а именно, бедная гомогенная смесь. Этот вид смеси позволяет получить меньший расход топлива, чем смесь стехиометрического состава с добавкой перепускаемых отработавших газов. Выбор того или иного способа смесеобразования производится блоком управления двигателем в зависимости от крутящего момента и мощности двигателя с учетом требований к выбросу вредных
веществ и требований безопасности.

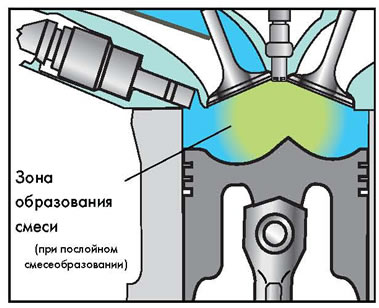

Работа двигателя при послойном смесеобразовании.

Послойное смесеобразование используется при работе двигателя при малых и средних нагрузках и частотах вращения.
Благодаря послойному распределению топлива в камере сгорания двигатель работает при общем коэффициенте избытка воздуха от 1,6 до 3.

  • В средней части камеры сгорания, вблизи свечи зажигания, находится легко воспламеняемая рабочая смесь.
  • Эта смесь окружена оболочкой, состоящей в идеальном случае из чистого воздуха и перепускаемых отработавших газов.

Работа двигателя на бедной гомогенной смеси.

На промежуточных режимах, расположенных между режимами работы двигателя на послойной смеси и гомогенной стехиометрической смеси, используются бедная гомогенная смесь. Коэффициент избытка воздуха бедной гомогенной, т. е. однородной во всем объеме камеры сгорания, смеси приблизительно равен 1,55.

Работа двигателя на гомогенной смеси стехиометрического состава.

Двигатель работает на гомогенной смеси стехиометрического состава при выходе на режимы больших нагрузок и высоких частот вращения. Коэффициент избытка воздуха этой смеси равен (согласно определению) единице.

Рабочий процесс.

Рабочий процесс определяется способом смесеобразования и процессами преобразования энергии в камере сгорания.
Работа двигателя на гомогенных смесях При работе двигателя на гомогенных смесях топливо впрыскивается в цилиндр на такте
впуска и равномерно распределяется по всей массе засасываемого воздуха.

Работа двигателя при послойном смесеобразовании.

Послойная смесь формируются около свечи зажигания с помощью поршня специальной формы и за счет вихревого движения воздуха. Форсунка расположена так, что впрыскиваемое ею топливо направляется на выемку в днище поршня и отклоняется ее
стенкой в направлении свечи зажигания. С помощью установленной во впускном канале заслонки и аэродинамической выемки в
поршне в цилиндре двигателя создается вихревое движение воздуха, которое поддерживает перенос топлива к свече зажигания. Таким образом горючая смесь образуется в процессе движения топлива и воздуха.


Работа двигателя при послойном смесеобразовании.

Переход двигателя на режим работы с использованием послойной смеси осуществляется при следующих условиях:

  • нагрузка и частота вращения двигателя соответствуют режимам, на которых эффективно использование послойного смесеобразования;
  • системой не зарегистрирована неисправность, из/за которой может повыситься выброс вредных веществ;
  • температура охлаждающей жидкости выше 50 °C,
  • датчик окислов азота исправен;
  • температура накопительного нейтрализатора находится в пределах от 250°C до 500°C. Если эти предпосылки выполнены, можно перейти на послойное смесеобразование.

Процесс впуска

При работе на послойной смеси дроссельную заслонку открывают по возможности больше, чтобы до максимума снизить потери на дросселирование. При этом установленная во впускном канале вспомогательная заслонка (называемая в дальнейшем впускной заслонкой) перекрывает его нижнюю часть. В результате повышается скорость проходящего через верхнюю часть канала потока воздуха, который закручивается затем в цилиндре.

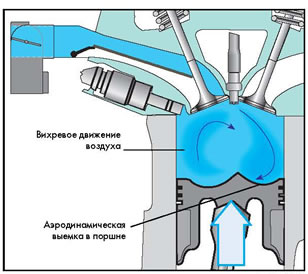

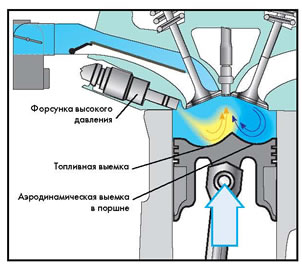

Движение воздуха в цилиндр двигателя.

Специальная форма выемки в днище поршня способствует образованию и усилению вихря в цилиндре двигателя.

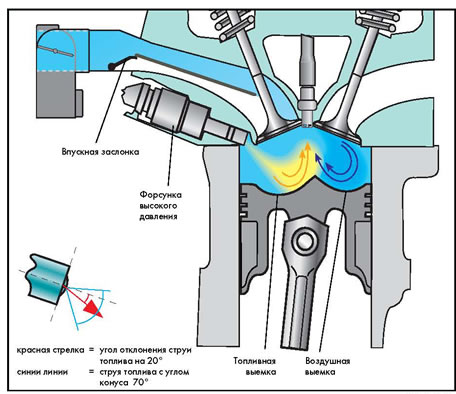

Впрыск топлива.

Топливо впрыскивается в последней трети такта сжатия. Впрыск начинается приблизительно за 60° и заканчивается приблизительно за 45° до в. м. т. такта сжатия. Начало впрыска оказывает значительное влияние на расположение облачка смеси
относительно свечи зажигания.

Топливо впрыскивается в направлении топливной выемки в поршне. Желаемые размеры облачка смеси достигаются подбором геометрических параметров форсунки.

Специальная форма топливной выемки и движение поршня к в. м. т. способствуют отклонению движения капель топлива к свече
зажигания. Это движение топлива поддерживается вихревым движением воздуха. В процессе движения к свече зажигания
топливо смешивается с поступившим в цилиндр воздухом.

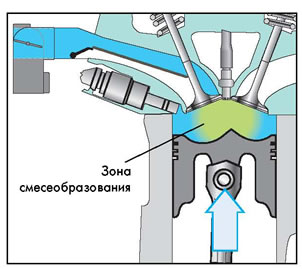

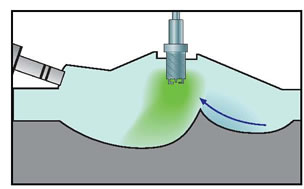

Процесс смесеобразования

Для образования послойной смеси предоставляется время, соответствующее повороту коленчатого вала на 40° / 50°. От
продолжительности этого процесса зависит способность смеси к воспламенению. Если время между впрыском и моментом подачи искры слишком мало, смесь оказывается не подготовленной к воспламенению. При слишком большом промежутке времени между этими процессами смесь распределяется по всему объему камеры сгорания. При выполнении указанных выше условий в центре камеры сгорания, т. е. вблизи свечи, образуется легко воспламеняемая смесь. Эта смесь окружена оболочкой, состоящей из свежего воздуха и перепущенных отработавших газов. Общий коэффициент избытка воздуха в камере сгорания может быть равен при этом от 1,6 до 3.

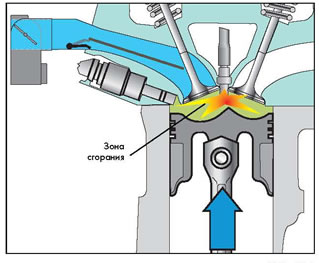

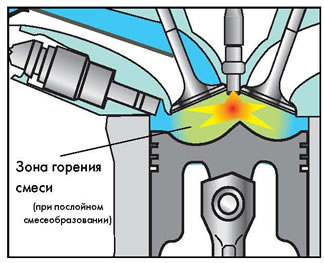

Процесс сгорания.

После поступления топливо/воздушной смеси к свече зажигания она поджигается искрой. При этом воспламеняется только облако смеси, в то время как остальные газы образуют его оболочку. Благодаря изолирующему действию этой оболочки снижаются потери тепла в стенки камеры сгорания и соответственно увеличивается термический к. п. д. двигателя.
Зажигание смеси должно производиться в конце такта сжатия в пределах достаточно узкого угла поворота коленчатого вала,
ограниченного моментом окончания впрыска топлива и промежутком времени, необходимого для образования смеси.

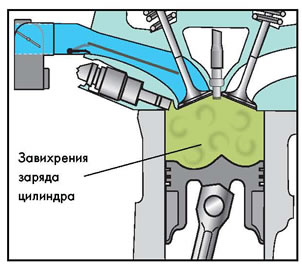

Работа двигателя на бедной гомогенной смеси.

Эта смесь используется на режимах, которые находятся в поле многопараметровой характеристики между режимами работы двигателя при послойном смесеобразовании и режимами его работы на гомогенной смеси стехиометрического состава. Коэффициент избытка воздуха этой смеси равен практически 1,55. Двигатель может эффективно работать на этой смеси при тех же условиях, которые предписаны для послойной смеси.

Процесс впуска.

Как при послойном смесеобразовании, работа двигателя на бедной гомогенной смеси осуществляется с максимально
открытой дроссельной заслонкой при закрытых впускных заслонках. При этом снижаются потери на дросселирование и
создается интенсивное движение воздуха в цилиндре двигателя.

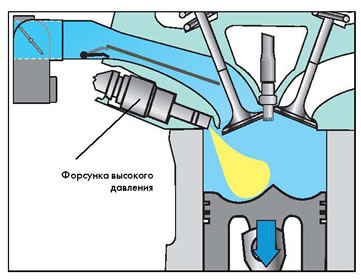

Процесс впрыска топлива

Впрыск топлива осуществляется непосредственно в цилиндр в процессе впуска. Он начинается приблизительно за 300° до
в. м. т. такта сжатия. При этом блок управления двигателем регулирует подачу топлива таким образом, чтобы коэффициент избытка воздуха был равен приблизительно 1,55.

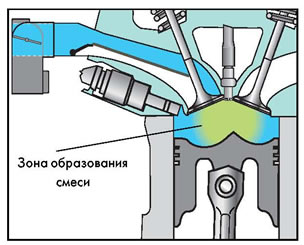

Процесс смесеобразования

Благодаря раннему моменту впрыска предоставляется достаточно большое время до момента зажигания для образования гомогенной смеси во всем объеме камеры сгорания.

Процесс сгорания

Как и при работе на любой гомогенной смеси момент зажигания не зависит от процесса смесеобразования. Смесь горит при этом во всем объеме камеры сгорания.

Работа двигателя на гомогенной смеси стехиометрического состава.

Работу двигателя на гомогенной смеси стехиометрического состава можно сравнить с работой двигателя с впрыском бензина во впускной трубопровод. Существенное различие заключается только в месте впрыска топлива, который производится в данном случае непосредственно в цилиндры двигателя. Крутящий момент двигателя может быть изменен как смещением угла опережения зажигания
(кратковременно), так и изменением поступающей в цилиндры массы воздуха (долговременно). При этом впрыскивается такое количество топлива, которое необходимо для образования стехиометрической смеси, коэффициент избытка воздуха которой (по определению) равен единице.

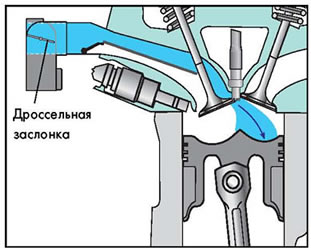

Процесс впуска

Дроссельная заслонка открывается соответственно перемещению педали акселератора. Впускная заслонка может быть открыта или
закрыта в зависимости от режима работы двигателя. При частичных нагрузках и в среднем диапазоне частот вращения эта заслонка закрыта, в результате чего входящий в цилиндр поток воздуха закручивается, улучшая смесеобразование. По мере увеличения нагрузки и частоты вращения поступление воздуха только через верхнюю часть впускного канала оказывается недостаточным. Поэтому заслонку
поворачивают, открывая нижнюю часть впускного канала.

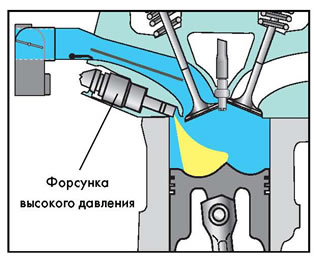

Впрыск топлива

Впрыск топлива производится непосредственно в цилиндр на такте впуска приблизительно за 300° до в. м. т. такта сжатия.

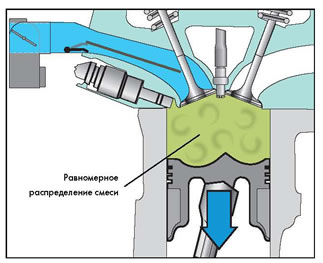

Процесс смесеобразования

Так как впрыск топлива производится на такте впуска, на процесс смесеобразования отводится относительно много времени.
Благодаря этому впрыснутое в цилиндр топливо равномерно распределяется по всему объему поступившего в него воздуха.
Коэффициент избытка воздуха смеси в камере сгорания равен единице.

Процесс сгорания

Крутящий момент двигателя, расход топлива и выброс вредных веществ при работе на гомогенной смеси зависят от угла опережения зажигания.

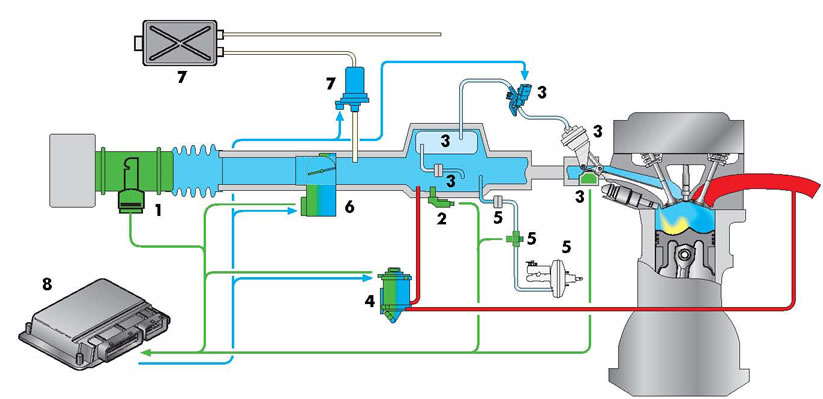

Система впуска



У двигателей с непосредственным впрыском бензина система впуска была изменена в соответствии с их потребностями. Ее особенностью является целенаправленное воздействие на потоки воздуха в цилиндрах двигателя в зависимости от режимов его работы.

  1. Пленочный измеритель массового расхода воздуха с датчиком температуры воздуха на впуске для более точного определения нагрузки двигателя
  2. Датчик давления во впускном трубопроводе для расчета количества перепускаемых отработавших газов
  3. Система заслонок во впускных каналах для целенаправленного управления потоками воздуха на входе в цилиндры двигателя
  4. Электромагнитный клапан системы рециркуляции отработавших газов с увеличенными проходными сечениями для перепуска большего количества газов
  5. Датчик давления для регулирования разрежения в магистрали к вакуумному усилителю тормозного привода
  6. Блок управления дроссельной заслонкой
  7. Клапан продувки адсорбера
  8. Блок управления системой Motronic

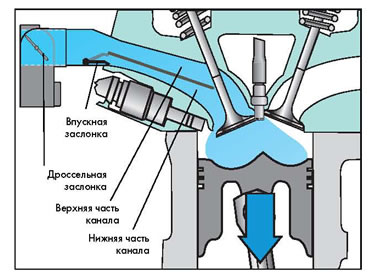

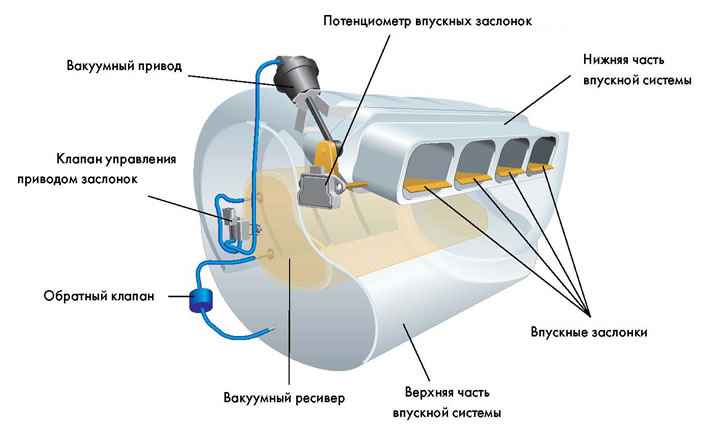

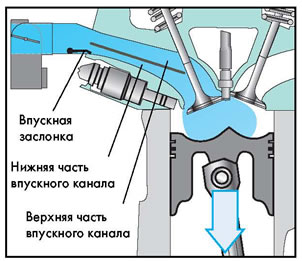

Система впускных заслонок


Впускные заслонки и их привод расположены в нижней и верхней частях впускной системы. Заслонки служат для управления потоками воздуха, поступающего в цилиндры двигателя, в зависимости от режимов работы двигателя.

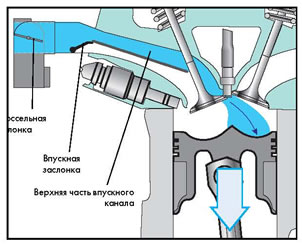

Работа двигателя с закрытыми впускными заслонками

При работе двигателя на послойных и бедных гомогенных смесях, а также на некоторых режимах с использованием гомогенных смесей стехиометрического состава заслонки перекрывают нижние части впускных каналов, расположенных в головке цилиндров. При этом воздух проходит в цилиндры только через верхние части впускных каналов. Форма верхней части впускного канала подобрана
таким образом, чтобы впускаемый в цилиндр воздух закручивался на входе в него. Помимо этого повышенная скорость проходящего через зауженный канал воздуха способствует смесеобразованию.

Реализуются два преимущества:

  • При послойном смесеобразовании вихревое движение воздуха обеспечивает перенос топлива к свече зажигания. Образование смеси осуществляется в процессе этого движения.
  • Вихревое движение воздуха создает условия для образования гомогенных бедной и стехиометрической смесей. Благодаря ему повышается воспламеняемость и достигается стабильное горение бедных смесей

 Работа двигателя с открытыми впускными заслонками

При работе двигателя на режимах с высокой нагрузкой и при высоких частотах вращения воздушные заслонки открыта и воздух
проходит в цилиндры через обе части впускных каналов. Большое сечение впускного канала обеспечивает наполнение цилиндра,
необходимое для получения высокой мощности и крутящего момента

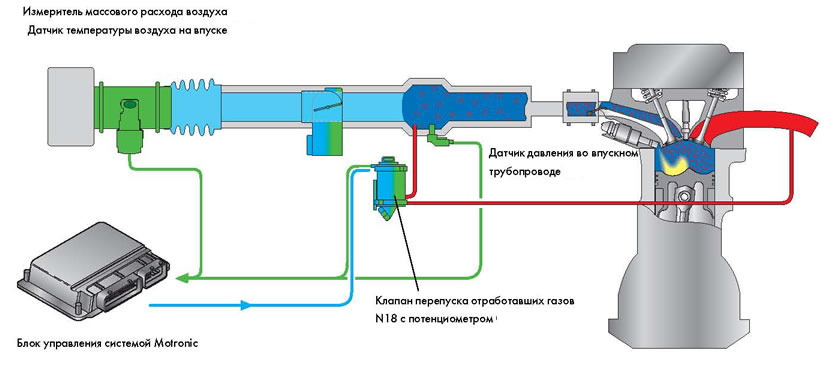

Определение количества перепускаемых отработавших газов

Блок управления двигателем определяет с помощью измерителя расхода поступающую в цилиндры массу воздуха и рассчитывает соответствующее ее величине давление во впускном трубопроводе. При рециркуляции отработавших газов их масса добавляется к массе свежего воздуха и соответственно повышается давление во впускном трубопроводе. Датчик давления во впускном трубопроводе реагирует на это изменением напряжения на его выходе, которое передается на вход блока управления двигателем. По величине этого сигнала определяется суммарное количество воздуха и отработавших газов, поступающих в цилиндры двигателя. Количество перепускаемых отработавших газов определяется вычитанием количества свежего воздуха из суммарной величины. Преимуществом такого метода определения количества перепускаемых отработавших газов является возможность увеличения их доли в рабочей смеси и приближения к границе воспламеняемости смеси.

Последствия при отсутствии сигнала датчика давления во впускном трубопроводе.
При выходе датчика давления во впускном трубопроводе из строя блок управления определяет количество перепускаемых газов
расчетным путем и снижает перепуск против значений, соответствующих многопараметровой характеристике.

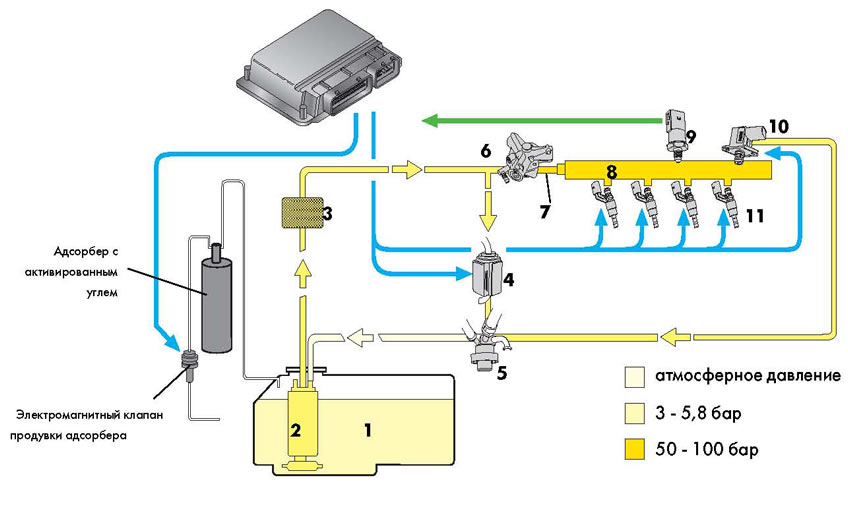

Топливная система

Топливная система разделена на контуры высокого и низкого давления. Часть топлива подводится в цилиндры через систему улавливания паров бензина.

Контур низкого давления

Контур низкого давления охватывает часть топливной системы от расположенного в баке электронасоса до насоса высокого давления. Давление топлива в этом контуре обычно равно 3 бар и только при пуске горячего двигателя может быть повышено до 5,8 бар.

Контур высокого давления

Контур высокого давления начинается с топливного насоса высокого давления, который подает топливо в распределительный
трубопровод. На распределительном трубопроводе установлен датчик давления топлива, сигналы которого используются для
поддержания давления в диапазоне от 50 до 100 бар посредством клапана регулятора. Впрыск топлива в цилиндры осуществляется через форсунки высокого давления.

В контур низкого давления входят:
     1. топливный бак
     2. топливный электронасос
     3. топливный фильтр
     4. клапан перепуска топлива
     5. регулятор давления топлива
В контур высокого давления входят:
     6. топливный насос высокого давления
     7. трубопровода высокого давления
     8. распределительный трубопровод
     9. датчик давления топлива
     10. клапан регулятора давления
     11. форсунки высокого давления

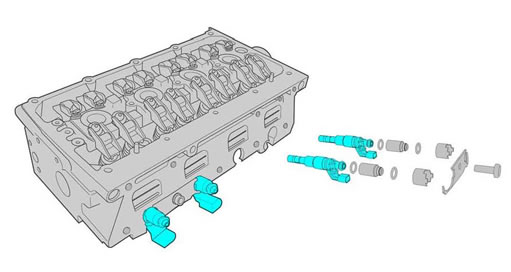

Форсунки высокого давления

Форсунки установлены в головке цилиндров. Через них топливо впрыскивается под высоким давлением непосредственно в цилиндры двигателя. Назначение Форсунки должны мелко распыливать топливо за возможно короткий промежуток времени. Способ подачи топлива зависит при этом от режима работы двигателя. При послойном смесеобразовании топливо должно направляться в зону свечи зажигания, а при работе двигателя на гомогенных смесях его необходимо равномерно распределять в объеме камеры сгорания.

Чтобы получить наилучшее распределение топлива при послойном смесеобразовании, угол конуса факела топлива принят равным 70°, а ось конуса наклонена на 20°

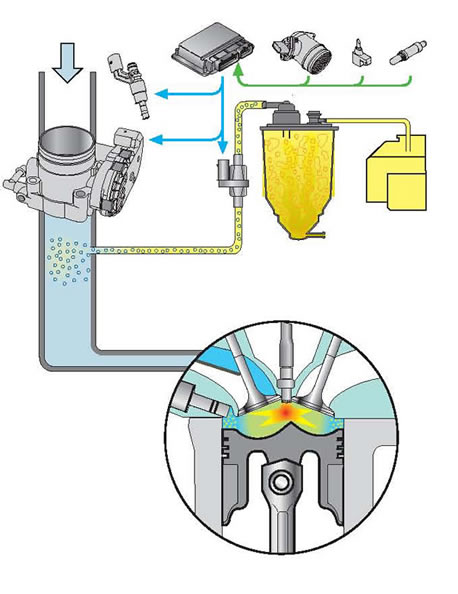

Система улавливания паров бензина активированным углем

Эта система должна обеспечивать выполнение законодательных норм выброса углеводородов. Эта система предотвращает попадание паров бензина из бака автомобиля

в окружающую среду. Пары топлива накапливаются в адсорбере с активированным углем и периодически отсасываются в двигатель, где они сгорают.

При работе двигателя на гомогенных смесях
При этом рабочая смесь равномерно распределяется по объему камеры сгорания. Поступающие из адсорбера пары бензина сгорают вместе с рабочей смесью во всем объеме камеры сгорания.

При послойном смесеобразовании
При послойном смесеобразовании способная к воспламенению рабочая смесь находится только в зоне свечи зажигания. Часть поступившего из адсорбера топлива оказывается при этом в зоне невоспламеняемой смеси. Это может привести к неполному сгоранию топлива и повышенному выбросу углеводородов с отработавшими газами. Поэтому переход на послойное смесеобразование производится только при небольшом содержании топлива в адсорбере.

Блок управления двигателем рассчитывает количество топлива, которое может быть отведено из адсорбера, и вырабатывает команды на открытие клапана его продувки, изменение дозы впрыскиваемого топлива и установку дроссельной заслонки. Для этого блоком управления используется следующая данные:

  • нагрузка двигателя, определяемая по сигналам измерителя расхода воздуха с пленочным чувствительным элементом
  • частота вращения коленчатого вала, определяемая по сигналам датчика
  • температура воздуха на впуске, определяемая по сигналам датчика
  • заряд адсорбера, определяемый по сигналам датчика кислорода

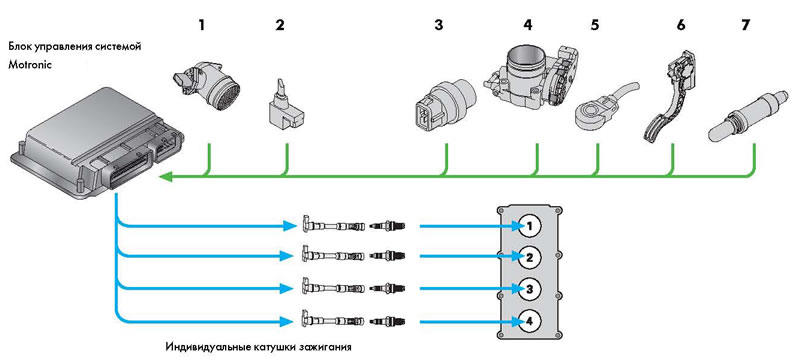

Система зажигания

Задачей системы зажигания является воспламенение рабочей смеси в нужный момент времени. Для этого блок управления двигателем должен определять для каждого режима работы двигателя угол опережения зажигания, энергию искры и длительность искрообразования. От угла опережения зажигания зависят крутящий момент, выброс вредных веществ и расход топлива двигателя.

При послойном смесеобразовании
момент зажигания может изменяться в узком диапазоне значений угла поворота коленчатого вала, которому соответствует
образование способной к воспламенению смеси.

При работе на гомогенных бедной и стехиометрической смесях.
Требования к зажиганию не отличаются от них у двигателей с впрыском бензина во впускные каналы. Ввиду одинакового распределения
смеси у двигателей с обеими системами впрыска оптимальные углы опережение зажигания практически не отличаются.

При расчете оптимальных углов опережения зажигания используются:



Основные исходные данные:
     1. о нагрузке двигателя, определяемые по сигналам измерителя расхода воздуха и датчика температуры воздуха на впуске,
     2. о частоте вращения коленчатого вала, измеряемой по сигналам датчика

Вспомогательные данные, определяемые по сигналам:
     3. датчика температуры охлаждающей жидкости,
     4. с блока управления дроссельной заслонкой,
     5. датчика детонации,
     6. датчиков положения педали акселератора,
     7. датчика кислорода.

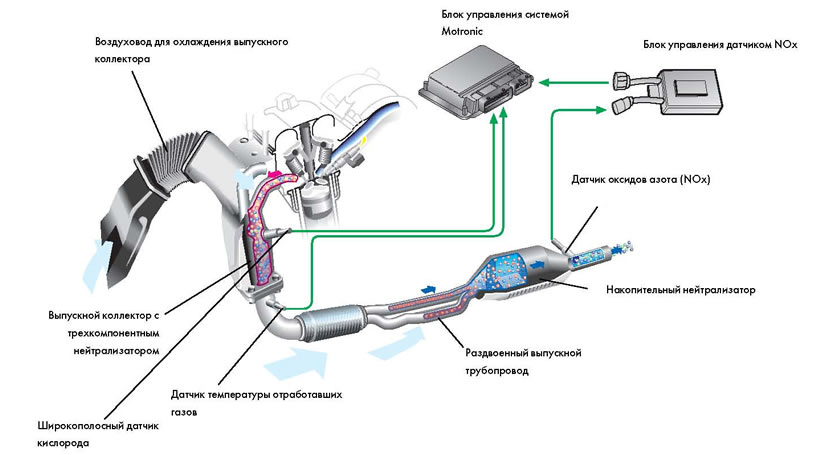

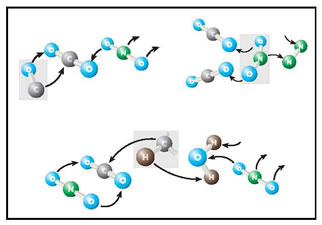

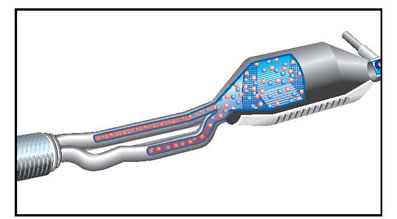

Система выпуска

Эта система была приспособлена к двигателю с непосредственным впрыском бензина. До настоящего времени система очистки
отработавших газов двигателей с непосредственном впрыском была проблематичной. Это связано с тем, что образующиеся при работе на бедных гомогенных и послойных смесях оксиды азота не могут быть восстановлены в обычных трехкомпонентных нейтрализаторах до уровня, допускаемого законодательством. Поэтому для двигателей с непосредственным впрыском бензина применяют накопительные нейтрализаторы, которые способны удерживать оксиды азота при работе на бедных смесях. При заполнении
нейтрализатора до предела производится перевод его на режим регенерации, в процессе которого накопленные в нем оксиды азота
выводятся и восстанавливаются до азота.

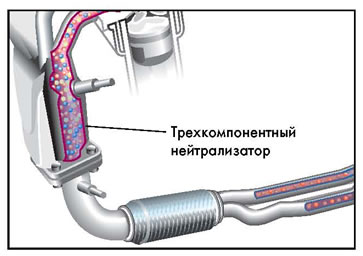

Охлаждение отработавших газов
Охлаждение отработавших газов применяется для того, чтобы поддерживать температуру в накопительном нейтрализаторе в диапазоне от 250 до 500 °C. Только в этом температурном диапазоне обеспечивается удерживание оксидов азота в накопительном нейтрализаторе. Накопительный нейтрализатор необходимо охлаждать также из-за снижения его аккумулирующей способности при перегреве до температур свыше 850 °C.

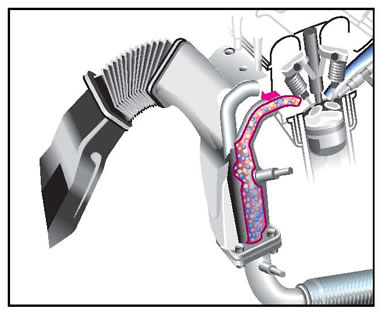

Охлаждение выпускного коллектора
В подкапотном пространстве предусмотрен воздуховод, который позволяет преднамеренно охлаждать выпускной коллектор направляемым на него потоком свежего воздуха и таким образом снижать температуру отработавших газов.

Раздвоенный выпускной трубопровод
Этот трубопровод расположен перед накопительным нейтрализатором. Его установка является вторым мероприятием по
снижению температуры отработавших газов и соответственно накопительного нейтрализатора. Температура газов снижается
за счет увеличения теплоотдачи через развитую поверхность трубопровода.

При одновременном использовании обоих мероприятий удается снижать температуру
отработавших газов на 30*100 °C в зависимости от скорости автомобиля.

Предварительный трехкомпонентный нейтрализатор.
Этот нейтрализатор встроен в выпускной коллектор. Благодаря близости к двигателю он быстро прогревается до рабочей температуры, при которой начинается очистка отработавших газов. Благодаря этому могут быть выполнены жесткие нормы на выбросы вредных веществ.

Назначение
Нейтрализатор служит для каталитического преобразования образующихся при сгорании вредных веществ в безвредные вещества.

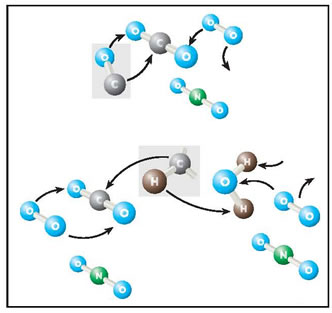

Принцип действия

При работе двигателя на гомогенной стехиометрической смеси

Углеводороды (HC) и оксид углерода (CO) отнимают у оксидов азота (NOx) кислород (O), окисляясь до воды (H2O) и диоксида углерода (CO2). При этом оксиды азота восстанавливаются до азота (N2).

При работе двигателя на бедных смесях

Углеводороды и оксид углерода окисляются кислородом, содержащимся в избытке в отработавших газах. При этом кислород у
оксидов азота не отнимается. Поэтому при работе на бедных смесях трехкомпонентный нейтрализатор не может осстанавливать оксиды азота. Последние проходят через трехкомпонентный нейтрализатор и направляются в нейтрализатор накопительного типа.
