Электронный анализ меток ГРМ

Чтобы проверить метки газораспределительного механизма, нужно частично разбирать двигатель. Двигатели на разных моделях и марках сильно различаются, будет это Vw Polo 1.4 или Mercedes S320 V6. Стоимость установки меток ГРМ может стоит 10.000р. Электронный анализ меток ГРМ позволяет измерить углы валов в точности до десятых градуса.

Технологический процесс.

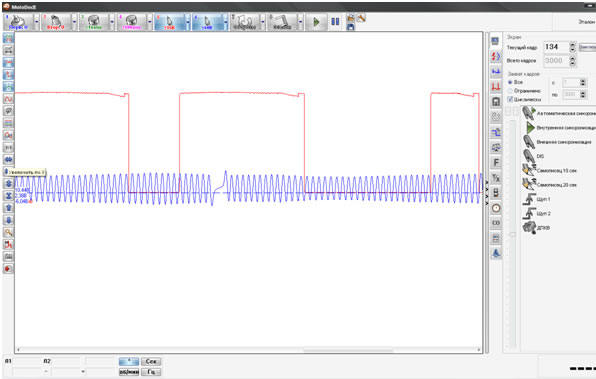

Сначала снимается ЭБУ для доступа к разъему. По распиновке разъема определяются провода идущие на датчики положения коленчатого вала и положения распределительных валов. После снимается диаграмма сигналов.

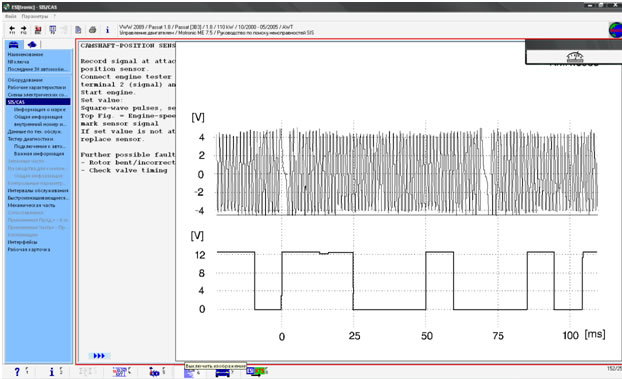

Затем берется эталонная осциллограмма для сравнения.

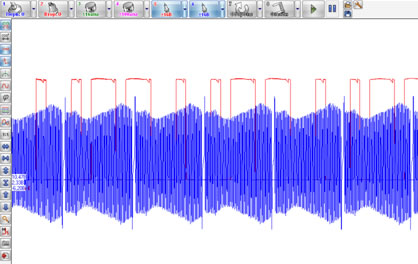

На экране осциллографа высчитываются относительные углы валов друг от друга. В данном примере видно что метки ГРМ сбиты на 5 зубов в сторону раннего зажигания, по этому двигатель не развивает максимальную мощность т.к. впускные клапана закрываются раньше, чем воздух заполняет цилиндры.

Этот метод возможен только при наличии в системе обоих датчиков.
