Как происходит процесс охлаждения воздуха кондиционером?

1. Сжатие

До приблизительно 2 МПа (20бар) Температура до 70C

2. Конденсация

Давление до 2 МПа (20бар) Охлаждение приблизительно на 10C

3. Расширение

Давление от приблизительно 2 МПа (20бар) до > 0,15 МПа (1,5бар) Температура от 60C до > –4C

4. Испарение

Давление до > 0,15 МПа (1,5бар) Температура > –4C

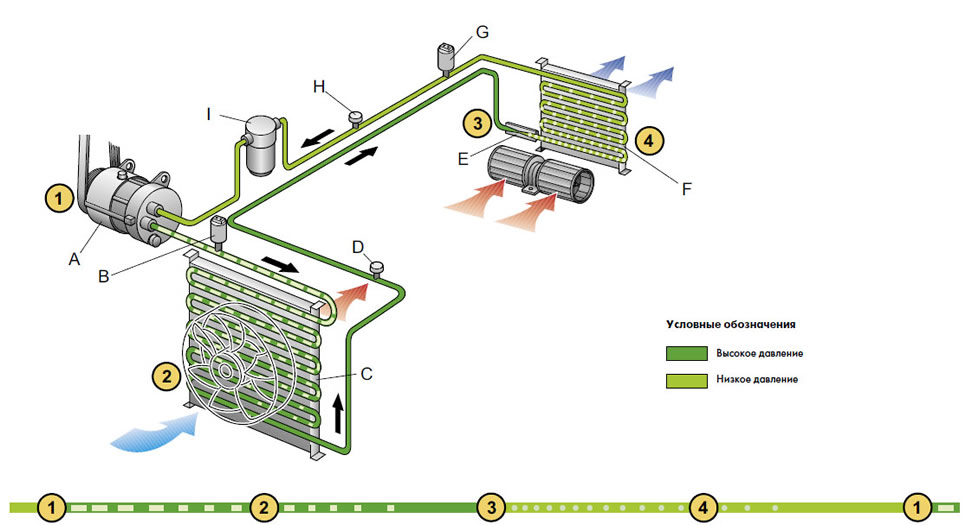

A Компрессор с электромагнитной муфтой, B Манометрический выключатель по высокому давлению, C Конденсатор,
D Сервисный штуцер высокого давления, E Дроссель, F Испаритель, G Манометрический выключатель по низкому давлению
H Сервисный штуцер низкого давления, I Ресивер-коллектор

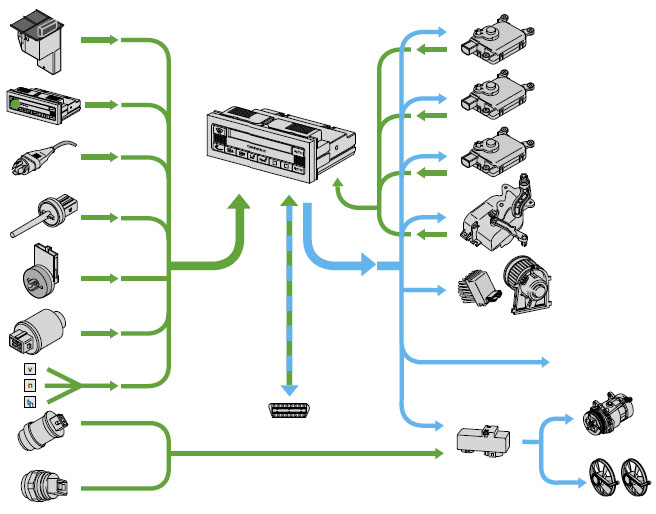

Ремонт электронного управления кондиционера.

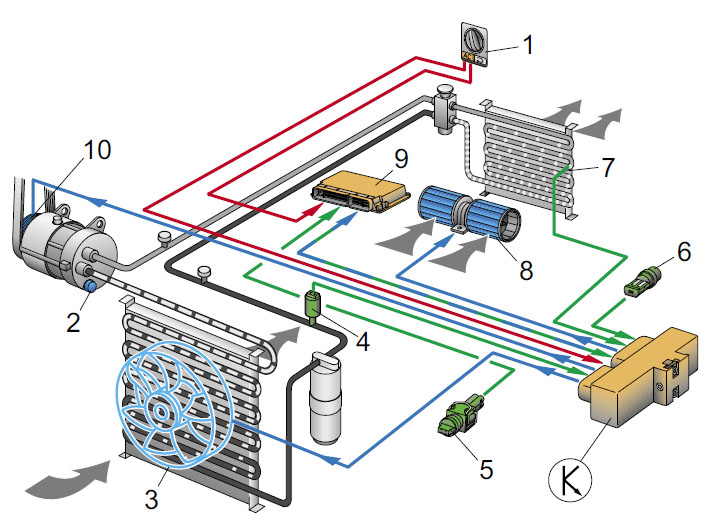

На рисунке показаны устройства регулирования простой климатической установки с ручным управлением.

1 Выключатель климатической установки, 2 Предохранительный клапан на компрессоре, 3 Вентилятор для охлаждающей жидкости, 4 Манометрический выключатель климатической установки, 5 Датчик температуры охлаждающей жидкости, 6 Термовыключатель вентилятора радиатора охлаждающей жидкости, 7 Датчик температуры испарителя, 8 Вентилятор свежего воздуха, 9 Блок управления двигателя, 10 Электромагнитная муфта

Климатическая установка работает только тогда, когда безупречно функционируют все элементы системы. При выходе из строя какого-либо элемента может измениться рабочее давление, при этом не исключена возможность повреждения как самой климатической установки, так и двигателя автомобиля. Во избежание этого в контуре хладагента предусмотрены устройства непрерывного контроля.

Блок управления перерабатывает сигналы от этих устройств и периодически отключает и подключает компрессор, меняет скорость вращения вентилятора. Благодаря этому достигается постоянное нормальное давление в контуре хладагента. В установках с нерегулируемым компрессором сигналы от устройств контроля используются для согласования работы системы с потребностью в хладопроизводительности. (Включение и выключение климатической установки в соответствии с потребностью в хладопроизводительности. Одновременно предотвращается обледенение испарителя.)
