Устройство и принцип действия системы ABS ESP

Как работает система ESP?

ESP - Система стабилизации курсовой уствойчивости автомобиля.

В каких дорожных ситуациях работает система ESP BOSCH



Тест драйв автомобиля с системой и без системы ESP BOSCH.



Каким образом происходит обработка информации ЭБУ ESP BOSCH



Принцип действия системы ESP BOSCH



ESP - «система стабилизации курсовой устойчивости автомобиля».

Данная система разработана с целью помочь водителю в сложных дорожных ситуациях, как, например, при внезапном появлении животного на дороге, уменьшить перегрузки и избежать нестабильности в управлении автомобилем. При этом ESP не помогает перехитрить законы природы, открывая, таким образом, дорогу лихачам. . Аккуратный стиль вождения и внимание к другим участникам движения по- прежнему остаются основными задачами водителя. В этой брошюре мы покажем Вам, как ESP работает вместе с уже зарекомендовавшей себя антиблокировочной системой ABS и «родственными» ей ASR, EDS, EBV и MSR и какие варианты систем устанавливаются нами на различных транспортных средствах

Взгляд в прошлое.

С развитием автомобилестроения на рынке появляются все более мощные автомобили. Вследствие чего перед конструкторами встает вопрос, как сделать эту технику управляемой для «нормального», среднестатистического водителя. Выражаясь иначе: какие системы необходимо разработать, чтобы обеспечить оптимальное торможение и избавить водителя от перегрузок? Уже в двадцатые и сороковые годы появились первые механические предшественники системы ABS, которые, вследствие своей повышенной инерционности, не смогли полностью выполнить поставленную задачу. После революции в области электротехники в 60-х годах, системы ABS стали доступнее и продолжили свое развитие уже на основе цифровой техники, так что в настоящее время не только ABS, но и такие системы, как EDS, EBV, ASR и MSR являются обычным оснащением автомобиля. Вершиной развития данных систем является ESP, где инженеры пошли еще дальше.

Что обеспечивает ESP?

Электронно-стабилизационная программа является активным средством безопасности автомобиля. В данной связи можно говорить и о системе динамики. Проще говоря, это антипробуксовочная система. Она распознает опасность пробуксовки и намеренно компенсирует разворот автомобиля.

Преимущества:

  • Это не отдельная система, она устанавливается на другие тяговые системы, таким образом, вбирая их лучшие качества.
  • С водителя снимается нагрузка.
  • Автомобиль остается под контролем.
  • Риск несчастного случая вследствие несоразмерной реакции водителя на происходящее уменьшается.

Краткость – сестра таланта

Известно, что большое количество одинаково звучащих сокращений (аббревиатур) может создать определенную путаницу в понимании. Здесь Вы найдете объяснение наиболее употребительных из них.

ABS Антиблокировочная система Препятствует блокировке колес при торможении. Несмотря на высокую эффективность торможения, автомобиль остается стабильным и управляемым.

ASR Система предотвращения буксования ведущих колес Предотвращает проскальзывание ведущих колес, например, на льду или гравии путем воздействия на тормоза или управление двигателем.

EBV Электронное перераспределение тормозной силы Предотвращает перетормаживание задних колес, прежде чем начнет функционировать ABS, или в том случае, если последняя вышла из строя.

EDS Электронная блокировка дифференциала Позволяет начать движение на разных участках дороги путем торможения проскальзывающих колес

ESP Электронно-стабилизационная программа Предотвращает возможную тряску автомобиля с помощью воздействия на тормоза и управление двигателем. Используются также следующие сокращения: ASMS – автоматическая стабилизационная система управления DSC – динамический стабилизационный контроль FDR – регулировка динамики VSA – автомобильное стабилизационное устройство VSC – стабилизационный контроль автомобиля

MSR Контроль момента буксировки Препятствует блокировке ведущих колес в случае торможения двигателем, когда внезапно отпускается педаль газа, либо происходит торможение с включенной передачей.

Физические основы.

Силы и моменты Любое тело подвергается воздействию различных сил и моментов. Если сумма действующих на тело сил и моментов равна нулю, тело находится в состоянии покоя, если она не равна нулю, тело движется в направлении силы, являющейся результатом сложения сил. Наиболее известна сила притяжения. Она действует по направлению к центру Земли. Если тело массой в один килограмм поместить на пружинные весы, чтобы измерить действующие на него силы, будет показано значение силы притяжения в 9,81 ньютона.

Прочие силы, действующие на автомобиль, это: - тяговое усилие (1), - сила торможения (2), которая действует в направлении, противоположном направлению силы тяги - боковые силы (3), которые поддерживают управляемость автомобиля, и - сила сцепления (4), которые, помимо прочего, является следствием трения и притяжения Земли.

Помимо этого на автомобиль действуют: - момент рыскания (I), стремящийся развернуть автомобиль вокруг вертикальной оси, - момент инерции (II), стремящийся сохранить выбранное направление движения, - и прочие силы, как, например, сопротивление воздуха.

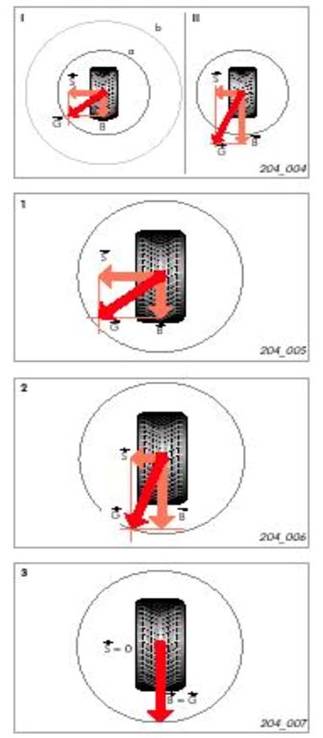

Совместное действие нескольких из этих сил легко описать с помощью круга трения. Радиус окружности обуславливается силой сцепления шин с дорожным полотном. Чем меньше сцепление, тем меньше радиус (а), при хорошем сцеплении радиус больше (b). Основу круга трения составляет параллелограмм сил (боковая сила (S), сила торможения или тяговое усиление (В) и результирующая общая сила (G)). Пока общая сила остается внутри круга, автомобиль находится в состоянии стабильности (I). Как только общая сила выходит за границу круга, автомобиль теряет управляемость (II).

Обратимся к схеме взаимодействия сил:

1. Сила торможения и боковая сила рассчитаны таким образом, чтобы результирующая сила оставалась в пределах круга. Автомобиль легко управляем.





2. Увеличим силу торможения. Боковая сила уменьшается.









3. Результирующая сила равна силе торможения. Колесо блокируется. Вследствие отсутствия действия боковой силы автомобиль становится неуправляем. Аналогичная ситуация возникает в отношении тягового усилия и боковой силы. Если значение боковой силы приближается к нулю за счет максимального увеличения тягового усиления, ведущие колеса начинают пробуксовывать.


Режим регулирования

Чтобы система ESP могла влиять на критические ситуации, она должна распознавать два момента: - куда и с какой скоростью водитель направляет автомобиль? - куда автомобиль едет?

Ответ на первый вопрос система получает от сенсора угла рулевого управления (1) и датчиков числа оборотов на колесах (2).

Ответ на второй вопрос система получает от измерителя степени рыскания (3) и поперечного ускорения (4).

Если поступающая информация по двум пунктам не совпадает, система ESP распознает ситуацию как критическую и вступает в действие.

Критическая ситуация может выражаться в двух возможных манерах вождения:

1. В недостаточности внимания к управлению автомобилем. С помощью направленного действия на задний тормоз на внутренней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает вынос автомобиля за пределы поворота.

2. В излишнем внимании к управлению автомобилем. С помощью направленного действия на передний тормоз на внешней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает боковой занос автомобиля.

Регулировка динамики

Как Вы уже видели, ESP может противостоять недостаточному или излишнему вниманию к управлению автомобилем. Для этого необходимо изменять направление движения без прямого воздействия на управление.

Основной принцип знаком Вам по гусеничным машинам.

Если машина должна повернуть налево, находящаяся внутри поворота цепь тормозится, а внешней сообщается ускорение.

При возвращении на начальную траекторию бывшая «внутренняя» гусеница ускоряется, а «внешняя» тормозится.

По соответствующему принципу работает и ESP. Для начала рассмотрим пример автомобиля, не оборудованного системой ESP.

Автомобиль должен уклониться от внезапно возникшего препятствия. Водитель сначала резко поворачивает налево, а вслед за этим вновь направо. Создается вибрация, и задняя часть срывается с траектории. Разворот вокруг вертикальной оси уже не может быть предотвращен водителем.

Теперь рассмотрим пример автомобиля, оборудованного системой ESP.

Водитель пытается уклониться от препятствия. По показаниям сенсоров система ESP распознает нестабильное состояние автомобиля. Система рассчитывает необходимые меры: левое заднее колесо тормозится. Таким образом, предотвращается занос автомобиля. Боковая сила, действующая на передние колеса, сохраняется.

В то время как автомобиль совершает левый поворот, водитель поворачивает направо. ESP тормозит переднее правое колесо. Задние колеса вращаются свободно, чтобы обеспечить оптимальное воздействие боковой силы на заднюю ось.

Имевшая место смена полосы может привести к вибрации. Чтобы предотвратить занос задней части автомобиля, тормозится левое переднее колесо. В особо критических ситуациях колесо может практически блокироваться, чтобы ограничить воздействие боковой силы на переднюю ось.

После того, как автомобиль преодолел нестабильность, ESP прекращает воздействие на управление.

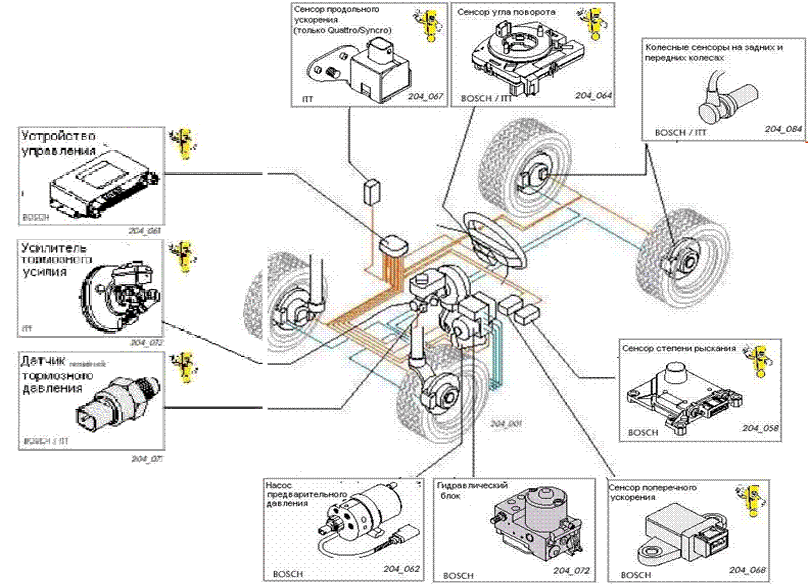

Система и ее компоненты Как уже было упомянуто, электронно- стабилизационная система устанавливается на распространенные и употребляемые противопробуксовочные системы. Кроме того, она существенно расширяет их действие. Система может распознавать и нейтрализовать нестабильные состояния автомобиля, как, например, пробуксовку. Чтобы обеспечить эту процедуру, необходимы некоторые дополнительные детали. Прежде чем рассмотреть строение ESP, ознакомимся с системой в целом.

Наиболее частые неисправности системы ESP

Если лампочка неисправности ABS ESP загорается и тухнет периодически, или горит постоянно, то причина в следующих элементах:

  • Неисправность датчика скорости частоты вращения колеса
  • Перетертость, разрыв электропроводки жгута датчика
  • Загрязнение или износ зубчатого венца датчика
  • Износ ступичного подшипника
  • Возможно, требуется ремонт электронного блока управления.
